タイル穿孔専用工具。 外壁補修工事のモルタルと外壁タイルの補修・石材の固定ピンニング工事に。
作業手順動画
① 基本作業 セッティング方法
② φ5穿孔とアンカー施工方法
③ φ5→φ18ビット交換と外壁厚み測定方法
無振動ピアダドリルシステム
特長
水漏れ無し
- Wパッキンで外壁に汚泥が垂れない。
ランニングコスト
- 消耗品は水とビットのみで経費削減
水平施工
- ビットを当てた状態で施工が出来る。

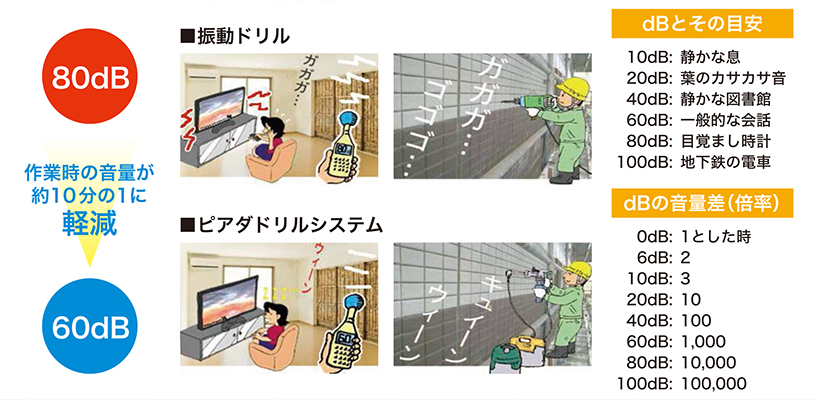

騒音対策
- 工事中の騒音が低減出来る。
振動ドリルとの騒音比較
一般的な低振動ドリルとの比較
機器・仕様
機器
| 品名 | 品番 | 仕様 | サイズ | 備考 |
|---|---|---|---|---|
| ピアダドリル 循環ポンプセット | PDS-JP1-SET | 870W(9A) | PDS-D750JPとPDS-JP1のセットです | ろ過フィルタ―20枚サービス |
| 品名 | 品番 | 仕様 | サイズ | 備考 |
|---|---|---|---|---|

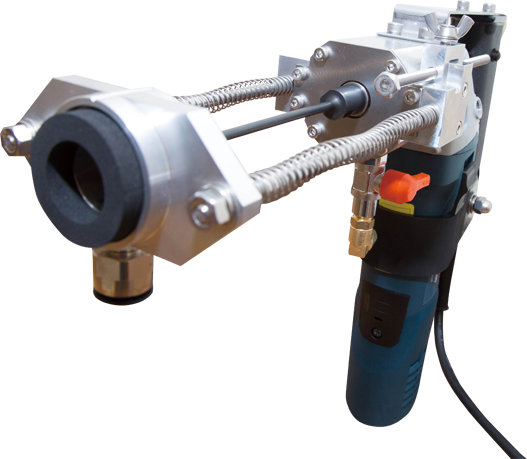

| ピアダドリル | PDS-D750JP | 11,000回転／分・750W(7A) | 390×94×H303/3.7kg | セット販売 |

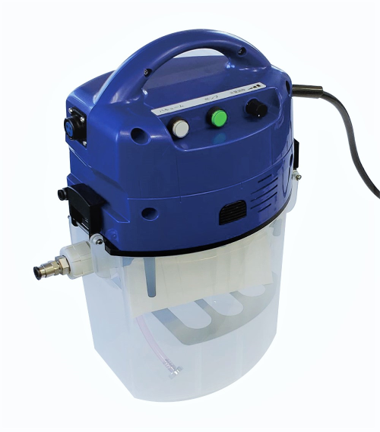

| ピアダドリル循環ポンプ | PDS-JP1 | 2L・120W(1A) | 3.0kg | セット販売 |
消耗品
| 品名 | 品番 | 穿孔径 | 備考欄 |
|---|---|---|---|
| ピアダドリルシステムΦ5.0用 500穴 消耗品パック | PDS-D5-500SET | Φ5.0 | ビット10個・シャンク1本・センターガイド1枚・シールパッキン5枚 座掘りビット2本・ろ過フィルター5枚・キャップボルト・六角レンチ |
| 品名 | 品番 | 穿孔径 | 備考欄 |
|---|---|---|---|
| ピアダビットΦ4.0 | PDS-B4.0-10 | Φ4.0 | 10個入り |
| ピアダビットΦ5.0 | PDS-B5.0-10 | Φ5.0 | 10個入り |
| ピアダビットΦ6.5 | PDS-B6.5-10 | Φ6.5 | 10個入り |
| ピアダコアビットΦ16.5 | PDS-CB16.5 | Φ16.5 | |
| ピアダコアビットΦ18.0 | PDS-CB18.0 | Φ18.0 |
| 品名 | 品番 | 穿孔深さ | 適合ピアダドリル | 適合ピアダセンターガイド |
|---|---|---|---|---|
| ピアダシャンク（Φ4用） | PDS-SD4-60 | ～60mm | PDS-JP1 | PDS-CGD4-5 |
| ピアダシャンク（Φ5・ショートピアダ用） | PDS-SD5-45S | ～45mm | PDS-JP1-S | PDS-CGD5-5 |
| ピアダシャンク（Φ5用） | PDS-SD5-85 | ～85mm | PDS-JP1 | PDS-CGD5-5 |
| ピアダシャンク（Φ6～Φ8用） | PDS-SD6-85 | ～85mm | PDS-JP1 | PDS-CGD6-5 |
| ピアダシャンク（Φ6～Φ8・ロングピアダ用） | PDS-SD6-155L | ～155mm | PDS-JP1-L | PDS-CGD6-5 |
| ピアダコアシャンク（Φ16.5用） | PDS-CS16.5 | ～80mm | PDS-JP1 | PDS-PKL-5 |
| ピアダコアシャンク（Φ18.0用） | PDS-CS18.0 | ～80mm | PDS-JP1 | PDS-PKL-5 |
| 品名 | 品番 | 適合ピアダシャンク | 備考欄 |
|---|---|---|---|
| ピアダセンターガイド（Φ4用） | PDS-CGD4-5 | PDS-SD4-60 | センターガイド5枚・キャップボルト・六角レンチ入り |
| ピアダセンターガイド（Φ5用） | PDS-CGD5-5 | PDS-SD5-45/-85 | センターガイド5枚・キャップボルト・六角レンチ入り |
| ピアダセンターガイド（Φ6～Φ8用） | PDS-CGD6-5 | PDS-SD6-85/-155 | センターガイド5枚・キャップボルト・六角レンチ入り |
| ピアダシールパッキンS（Φ4～Φ8用） | PDS-PKS-10 | PDS-SD4～6上記5種 | シールパッキン小径用10枚入り |
| ピアダシールパッキンLキット（Φ16.5～18.0用） | PDS-PKL-5 | PDS-CS16.5/-CS18.0 | シールパッキン大径用5枚・SUSプレート・キャップボルト・六角レンチ入り |
| 品名 | 品番 | 備考 |
|---|---|---|
ピアダ循環ポンプ用 ろ過フィルタ― | PDS-JPF-10 | 10枚入り |
| ピアダ排水バキュームポンプ | PDS-VP | |
| ピアダ給水ギヤポンプ | PDS-GP | 配線付 |
| ピアダ先端スリットスポンジパッド | PDS-SSP-1 | 溝付きワンタッチ取り付け |
座掘りビット
タイル脳天打ちの必需品！ 今までに無い座掘りビットが新登場！
特長
誰でも簡単・確実に施工できる「センターガイド」付き

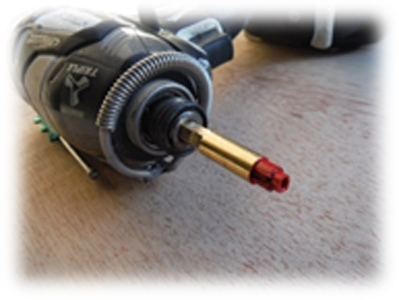

六角軸でインパクトドライバーにワンタッチ
施工手順
座掘り未施工
アンカーピンの頭部が収まらず
出ベソが目立ち仕上がりが悪い。
座掘り作業
施工完了
タイル面とアンカー頭部が平滑になるので綺麗に納まる。
施工前
タイル脳天打ちΦ5.0にて穿孔。
工程①
ビットの先端を水道水等で冷却しながら3ミリの深さまで施工する。
※タイルを貫通しないよう注意する。
工程②
ダストポンプ等で孔内の汚泥(ノロ)を確実に排出しウエスで拭きあげる。
施工完了
仕様
| 品名 | 品番 | 座掘り径 | 下穴の穿孔径 | 備考欄 |
|---|---|---|---|---|
| ピアダ座掘りビットΦ6.5 | PDS－Z6.5D5-5 | Φ6.5 | Φ5.0 | 5本入り |
| ピアダ座掘りビットΦ9.0 | PDS－Z9.0D6-1 | Φ9.0 | Φ6.5 | 1本入り |
| 確認棒 Φ5セット | KB-D5-SET532 | Φ6.5 | Φ5.0 | 36㎜5本・50㎜3本・70㎜2本・安全コード付き |
使用工具
①充電式インパクトドライバー
②座掘りビット（PDS-Z6.5）
③ダストポンプ（エアダスターでも可）
④ウエス
⑤霧吹き（水道水）

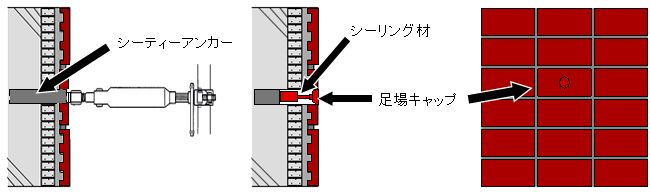

足場穿孔
Q&A
- 循環ポンプが動かなくなってしまった。
-
バキュームボタン又はポンプボタンが点滅している場合は交換時期なので交換してください。
バキュームボタンもポンプボタンも点滅していない場合は、熱による故障を防ぐため動かなくなる時があるので少し時間をおいて再度確認してください。
- コンセントをさしてもドリルが動かない。
-
ドリル本体のスイッチがONになっているか確認してください。
- ドリルがポンプまたはバキュームと連動しません。
-
配線の接続を作業手順書で確認しながら確実に接続してください。
- ドリルがポンプまたはバキュームと連動しません。
-
配線の接続を作業手順書で確認しながら確実に接続してください。
- 座掘りビットが切れなくなりました。
-
目出し作業を行ってください。
